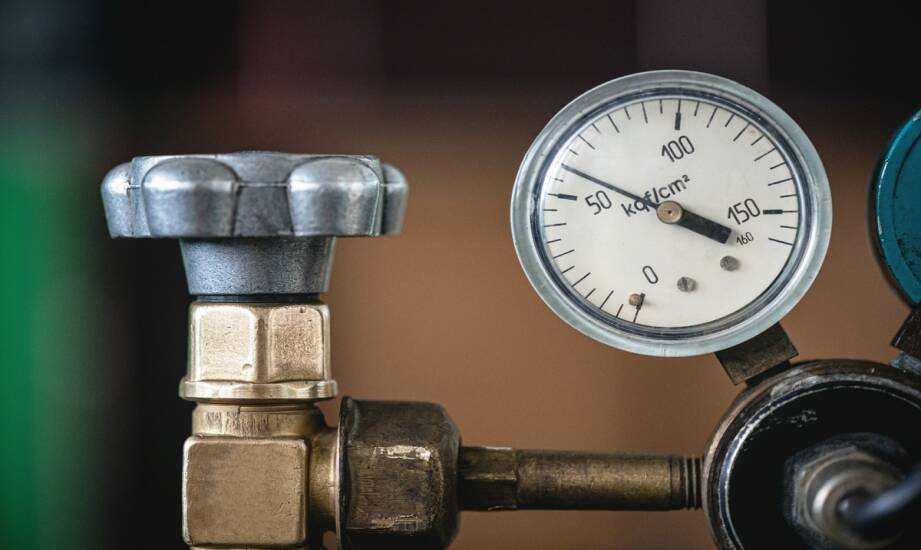

Wzorcowanie ciśnieniomierzy: jak działa i kiedy warto je przeprowadzać

„Czemu nasz wynik nagle nie zgadza się z wczorajszym?” – to pytanie pada w zakładach produkcyjnych częściej, niż wielu osobom się wydaje. A bardzo często trop prowadzi do jednego elementu: pomiaru ciśnienia. Niewielkie odchylenie na manometrze, przetworniku czy ciśnieniomierzu kontrolnym potrafi uruchomić lawinę problemów: od rozjechanych parametrów procesu, przez reklamacje jakościowe, po ryzyko dla bezpieczeństwa instalacji.

Przeczytaj również: Jakie właściwości ma opatrunek parafinowy Bactigras?

Wzorcowanie ciśnieniomierzy jest właśnie po to, żeby przerwać ten łańcuch niepewności. To nie „formalność do audytu”, tylko techniczny sposób na sprawdzenie, ile naprawdę wynosi błąd wskazań, czy przyrząd trzyma stabilność i czy można mu dalej ufać w konkretnym zastosowaniu. Poniżej znajdziesz praktyczne wyjaśnienie, jak wygląda wzorcowanie, co jest mierzone, jakie są typowe metody i – co kluczowe – kiedy realnie warto je wykonywać.

Przeczytaj również: Sekrety skutecznego relaksu – przegląd najciekawszych zabiegów SPA

Na czym polega wzorcowanie ciśnieniomierzy i co tak naprawdę jest sprawdzane

W najprostszym ujęciu wzorcowanie polega na tym, że do badanego ciśnieniomierza i do przyrządu wzorcowego podaje się tę samą wartość ciśnienia, a następnie porównuje wskazania. Różnica pomiędzy wskazaniem wzorca a wskazaniem badanego przyrządu to błąd wskazania. Tę różnicę analizuje się w odniesieniu do klasy dokładności lub wymagań procesu.

Przeczytaj również: Czym różnią się implanty zębowe od mostów protetycznych?

Kluczowe jest słowo „wzorzec”. Urządzenie wzorcowe musi mieć wyższą dokładność niż przyrząd wzorcowany. To warunek, żeby porównanie miało sens metrologiczny i dawało wiarygodne wnioski. W praktyce oznacza to zachowanie spójności pomiarowej: wynik pomiaru da się „odtworzyć” w łańcuchu odniesień do wyższych standardów.

W trakcie wzorcowania ocenia się nie tylko pojedynczy punkt. W zależności od procedury i przeznaczenia przyrządu sprawdza się wskazania w kilku punktach w całym zakresie (np. 0–100% zakresu), często zarówno przy narastaniu, jak i przy opadaniu ciśnienia. Dzięki temu można wykryć m.in. histerezę, niestabilność czy problemy z powtarzalnością.

Jak wygląda proces krok po kroku w laboratorium (bez „magii” i skrótów)

Jeśli ktoś mówi: „wyślemy manometr do kalibracji, dostaniemy papierek” – to zwykle znaczy, że pomija 80% tego, co jest naprawdę istotne. Rzetelne wzorcowanie przyrządów ma swoją logikę i zaczyna się jeszcze zanim pojawi się pierwsza wartość ciśnienia.

Najpierw wykonuje się ocenę stanu technicznego: czy obudowa nie jest uszkodzona, czy króciec przyłączeniowy nie ma zadziorów, czy tarcza i wskazówka są czytelne, czy nie ma śladów zalania, zabrudzeń albo nieszczelności. Brzmi banalnie, ale w praktyce to często pierwszy moment, w którym wychodzi na jaw przyczyna problemów z pomiarem.

Ważnym etapem jest sprawdzenie punktu zerowego. Jeśli przyrząd „nie wraca na zero” albo wskazówka stoi w nieoczywistym miejscu, nie ma sensu udawać, że pomiar w pełnym zakresie będzie wiarygodny. Wzorcowanie ma pokazać realny stan metrologiczny, a nie przykryć usterkę.

Dopiero potem przechodzi się do serii punktów pomiarowych. Ciśnienie wytwarza się i stabilizuje, a następnie odczytuje się wskazania wzorca i badanego przyrządu. Wyniki zapisuje się w protokole/arkuszu pomiarowym, a następnie wyznacza błędy oraz ocenia zgodność z wymaganiami (np. z klasą). W zależności od typu przyrządu i uzgodnień wzorcowanie może zakończyć się na ocenie, albo zostać połączone z regulacją (jeżeli konstrukcja urządzenia na to pozwala, a klient tego oczekuje).

Metody i wzorce: porównawcza, obciążnikowo-tłokowa, a w medycynie nawet rtęciowa

Najczęściej spotkasz metodę porównawczą, czyli porównanie badanego przyrządu z wzorcem o wyższej dokładności. To podejście jest uniwersalne: sprawdza się w przemyśle, serwisie utrzymania ruchu i w laboratoriach. Istotne jest dobranie wzorca do zakresu i wymaganej niepewności.

W praktyce jako wzorce wykorzystuje się m.in. manometry obciążnikowo-tłokowe – cenione za stabilność i powtarzalność, szczególnie w pracy w określonych zakresach ciśnienia. Tam, gdzie liczy się bardzo wysoka dokładność w zastosowaniach medycznych, historycznie za wzorzec uchodził ciśnieniomierz rtęciowy (ze względu na właściwości słupa cieczy i precyzję odwzorowania ciśnienia). Oczywiście w wielu środowiskach stosowanie rtęci bywa ograniczane przepisami i politykami bezpieczeństwa, ale warto rozumieć, skąd wynikała jego „referencyjna” pozycja.

Wzorcowanie dobiera się też do warunków pracy przyrządu. Jeśli ciśnieniomierz pracuje w środowisku o wibracjach, skokach ciśnienia, wahaniach temperatury czy w medium o specyficznych właściwościach, sam wynik „w idealnych warunkach” może nie opisać całej rzeczywistości. Dlatego profesjonalne laboratorium potrafi doradzić, jak ustawić punkty pomiarowe i jak interpretować wyniki pod konkretny proces.

Zakresy, media i warunki: dlaczego „to samo ciśnienie” nie zawsze znaczy to samo

W zastosowaniach przemysłowych spotyka się bardzo różne zakresy: od podciśnienia po wysokie nadciśnienia. W praktyce wzorcowanie może obejmować szeroki przedział, nawet od -1 do 700 bar (w zależności od możliwości stanowiska i przyrządu). Nie chodzi tylko o osiągnięcie wartości, ale o stabilne jej utrzymanie i poprawne odniesienie do wzorca.

Znaczenie ma także medium. Jako środki kalibracji często stosuje się powietrze albo wodę destylowaną. Dobór medium nie jest kosmetyką: wpływa na szczelność układu, zachowanie się instalacji podczas stabilizacji, a w pewnych konfiguracjach również na bezpieczeństwo stanowiska oraz ryzyko zanieczyszczeń.

Różnice pojawiają się też na poziomie „codziennym”, o którym łatwo zapomnieć. Ten sam manometr może zachowywać się inaczej, gdy jest zimny po transporcie, a inaczej po kilkudziesięciu minutach pracy. Dla niektórych przyrządów i procesów takie niuanse mają znaczenie. Dlatego sensowne wzorcowanie nie udaje, że środowisko nie istnieje – tylko uwzględnia je w sposobie badania i w opisie wyników.

Kiedy warto wykonywać wzorcowanie: sygnały z procesu, wymagania norm i zwykła prewencja

„Czy muszę to robić co roku?” – pytają jedni. „Czy możemy rzadziej, bo produkcja nie stanie?” – pytają drudzy. Odpowiedź zawsze zależy od ryzyka i wymagań: procesu, klienta, norm, audytów oraz tego, jak krytyczne jest ciśnienie w danym punkcie instalacji.

W praktyce do wzorcowania powinny skłonić zarówno twarde wymagania (system jakości, plan nadzoru nad wyposażeniem pomiarowym, wymagania kontraktowe), jak i sygnały operacyjne. Jeśli wynik procesu „pływa”, a inne parametry wyglądają stabilnie, to ciśnieniomierz bywa pierwszym podejrzanym.

Warto reagować także po zdarzeniach, które wpływają na metrologię: upadek przyrządu, podejrzenie przeciążenia (wyjście poza zakres), gwałtowne skoki ciśnienia, praca w warunkach wibracji albo w podwyższonej temperaturze. Z punktu widzenia jakości produkcji lepiej wykonać wzorcowanie „za wcześnie”, niż udowadniać potem, że partia spełnia wymagania mimo braku wiarygodnego pomiaru.

• Po naprawie lub regulacji – żeby potwierdzić, że przyrząd po serwisie faktycznie mierzy poprawnie.
• Po zdarzeniu nietypowym (uderzenie, przeciążenie, zalanie, awaria instalacji) – bo błąd może wzrosnąć skokowo.
• Przed audytem lub kwalifikacją procesu – żeby dokumentacja pomiarowa miała spójność i „broniła się” w razie pytań.
• Gdy wyniki procesu tracą powtarzalność – szczególnie w krytycznych punktach instalacji.

Świadectwo wzorcowania: co zawiera i jak czytać je bez domysłów

Efektem pracy laboratorium jest świadectwo wzorcowania. To nie jest ozdobny załącznik do segregatora, tylko dokument techniczny, który mówi wprost: jakie punkty sprawdzono, jaki był wzorzec, jakie błędy uzyskano i z jaką niepewnością. W dobrze przygotowanym świadectwie można prześledzić, czy dany ciśnieniomierz nadaje się do pracy w konkretnym zastosowaniu.

Jednym z ważniejszych elementów jest odniesienie uzyskanych błędów do wymagań. Czasami jest to porównanie z granicznym błędem klasy (np. dla manometrów sprężynowych), czasami – z wewnętrzną specyfikacją zakładową, wymaganiami klienta końcowego albo normą branżową. W praktyce to właśnie ten fragment decyduje o tym, czy przyrząd „przechodzi”, czy trzeba go wycofać, wyregulować albo przypisać do mniej wymagających pomiarów.

Jeśli w Twojej organizacji pojawiają się trudności w interpretacji wyników, warto to od razu komunikować laboratorium. W technicznej rozmowie zwykle da się doprecyzować: czy problem dotyczy doboru punktów wzorcowania, warunków pracy, czy samego doboru przyrządu do procesu. Takie podejście oszczędza czas i zmniejsza ryzyko, że dokument „jest”, ale w praktyce niczego nie rozwiązuje.

Jak dobrać laboratorium i ograniczyć przestoje: praktyka dla utrzymania ruchu i jakości

Dobór wykonawcy wzorcowania to w wielu firmach połączenie trzech wymagań: jakości metrologicznej, czasu realizacji i pewności, że dokumentacja będzie akceptowalna w audycie. Jeśli zakład działa w reżimie jakościowym (np. produkcja seryjna, branże regulowane, dostawy dla dużych odbiorców), liczy się spójność, akredytacja i przewidywalność procesu.

W realiach polskich problemem bywa dostępność terminów oraz brak lokalnych możliwości. Dlatego firmy często szukają partnera, który obsłuży krajowo, a jednocześnie zapewni rzetelną obsługę techniczną i wsparcie w interpretacji wyników. METROTEST jako akredytowane laboratorium z Elbląga realizuje usługi na terenie całej Polski w szerokim zakresie, w tym Wzorcowanie ciśnieniomierzy – z naciskiem na czytelną dokumentację i podejście „inżynierskie”, a nie papierowe.

Warto też pamiętać o organizacji po stronie zakładu. Dobrze działa prosta zasada: zanim przyrząd pojedzie do laboratorium, ustalcie wymagany zakres, jednostki, punkty pomiarowe oraz to, czy ma to być samo wzorcowanie, czy również regulacja (o ile możliwa). Wtedy wynik wraca jako informacja, którą da się wdrożyć w proces – bez dodatkowych rund pytań i bez niepotrzebnego wydłużania czasu wyłączenia wyposażenia z użycia.

• Oznacz przyrządy i ich przeznaczenie (linia/gniazdo/instalacja, krytyczność, wymagania procesu) – świadectwo ma wtedy sens w praktyce.
• Ustal cykl wzorcowania na podstawie ryzyka (krytyczne punkty częściej, pomocnicze rzadziej) – zamiast jednej sztywnej daty dla wszystkiego.
• Zadbaj o transport i ochronę – upadek w drodze potrafi „zneutralizować” najlepszą metrologię.
• Weryfikuj odczyt po montażu – bo błąd często bierze się z instalacji (np. nieszczelność, złe odpowietrzenie), a nie z samego przyrządu.
